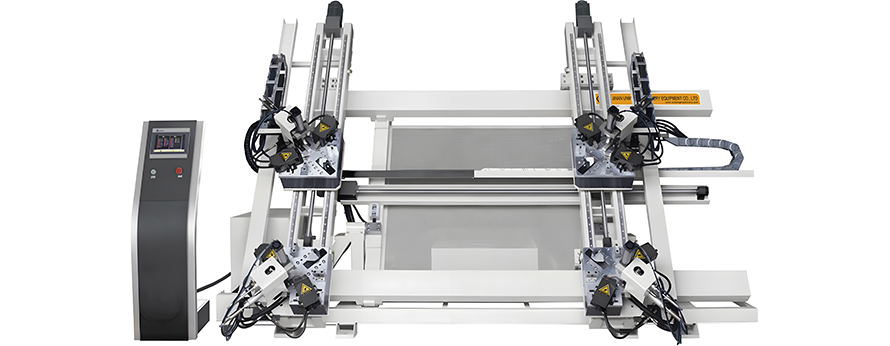

铝门窗数控四头组角机LM4S-100×2200×3000

文章作者:济南联翼机械设备有限公司 阅读人数: 字体:


 功能:

用于铝门窗高效组装,可一次完成四个角的角码式冲铆连接

 特点:

采用高品质数控系统,兼顾了速度与精度。

通过伺服系统的力矩监控功能,实现四角自动预紧,高精度直线导轨副,确保了组角质量。

竖向压紧装置可自动实现水平伸出与退回,移动行程可调整,且调整范围大,调整方便,以满足各种窗体的竖向压紧。

 组角刀可在30~80范围内进行左右调整,且在此范围内都可实现480×480最小窗体尺寸的加工。

组角刀左右调整到位后采用工作台上平面紧固方式,锁紧方式便捷,锁紧牢固可靠。

可通过销孔连接方式固定组角油缸与工作台的相对位置,无需调整组角刀的高低与左右,根据型材定制相应的组角刀具实现客户的组角要求。

 四机头均设有可伸缩大行程辅助外定位装置,方便可靠的进行扇料组角。

八个后靠板均可安装专用靠板,满足扇料的加工精度。

超长的内定位油缸行程,更加便于安装了专用靠板进行加工的扇料窗体的取放。

一次性组框可对型材间的接缝及平面度进行控制,使组框质量具有可预见性。

 控制系统与伺服系统实现无缝联接,大大提高控制精度。

 液压系统可实现组角过程的高低压自动转换,确保组角精度。

 选用大屏幕触控一体机,操作软件直观明了,界面友好,可中英文切换

 主要技术参数:

电源:380V  50Hz

工作气压:0.5~0.8Mpa

功率:7.5KW

额定油压:15MPa

耗气量:60L/min

加工型材最大高度:100mm

加工型材最大宽度:93mm

加工范围:480mm×480mm-2200mm×3000mm

油箱容积:60L

外形尺寸:4700mm×2200mm×2600mm

重量:2500Kg
